การใช้งานลวดสลิงและการตรวจสอบ

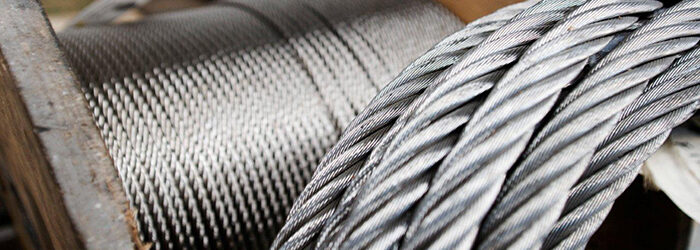

รูปสลิง

สลิงหรือเชือกลวดเหล็กกล้า คือ กลุ่มของลวดเหล็กกล้าที่มีการตีเกลียวรอบแกนจนกลายเป็นเชือกลวด ซึ่งการใช้งานเชือกลวดเหล็กกล้าของไทย พบว่าในแต่ละปีมีความต้องการประมาณ 50, 000 ตัน ผู้ใช้งานจะอยู่ในหลากหลายกลุ่มอุตสาหกรรมทั้งก่อสร้าง ขนส่ง เรือ เหมือง เช่น ทำสลิงสำหรับขึงยึดสะพาน ขึงลิฟต์ ปั้นจั่น รอก เครน รถยก เรือประมง ทำรั้ว ลวดยึดโครงหลอดไฟ นอกจากนี้บางส่วนจะนำไปใช้เป็นส่วนประกอบของอุปกรณ์ต่างๆ เช่น สายเบรกจักรยาน ที่คล้องประตู เป็นต้น

วัตถุดิบ และกระบวนการผลิตเชือกลวดเหล็กกล้า

เชือกลวดเหล็กกล้าเป็นผลิตภัณฑ์ที่ต่อเนื่องมาจากการผลิตเหล็กลวดคาร์บอนสูง (High carbon steel wire rods) ซึ่งส่วนใหญ่ จะเป็นเกรด SWRH 67, SWRH 62B และ SWRH 72B (2) ตามมาตรฐาน JIS G3506 โดยส่วนผสมทางเคมีที่เลือกใช้จะมีผลต่อการนำไปลดขนาด รวมถึงค่าความเค้นแรงดึง (tensile strength), ความต้านทานต่อความล้า (fatigue resistance) และความต้านทานต่อการสึกหรอ (wear resistance) ของผลิตภัณฑ์เชือกลวดเหล็กกล้า

กระบวนการผลิตเชือกลวดเหล็กกล้า

ลวดเหล็กกล้านี้อาจมีการชุบสังกะสี หรือไม่ก็ได้ เชือกลวดเหล็กกล้าชนิดที่ไม่ได้เคลือบสังกะสี เรียกว่า “bright wire” สำหรับลวดเหล็กที่ทำการเคลือบสังกะสีจะเพิ่มคุณสมบัติต้านทานการกัดกร่อนในสภาพใช้งานให้ดีขึ้น ซึ่งกระบวนการเคลือบสังกะสีสามารถทำได้ทั้งแบบจุ่มร้อน (hot dip galvanized) หรือเคลือบด้วยไฟฟ้า (electrogalvanized) และสามารถผลิตได้ 2 วิธีดังนี้

  • ทำการเคลือบสังกะสีกับลวดเหล็กที่ผ่านการดึงเย็นก่อนที่จะนำไปตีเกลียว โดยทำการดึงลวดเหล็กให้มีขนาดเล็กกว่าขนาดลวดเหล็กที่ต้องการ จากนั้นเมื่อนำไปชุบ ความหนาของชั้นเคลือบจะทำให้ลวดเหล็กได้ขนาดเส้นผ่าศูนย์กลางเท่ากับที่ต้องการ ซึ่งวิธีนี้จะมีผลทำให้ความแข็งแรงของลวดลดลงประมาณ 10% จากเดิม (เทียบกับขนาดเดียวกันของลวดเหล็กที่ไม่ได้ชุบสังกะสี)
  • ทำการชุบสังกะสีก่อนที่จะดึงลดขนาดลวดในครั้งสุดท้าย วิธีนี้จะทำให้ได้ความหนาของชั้นเคลือบที่บางกว่าแบบแรก แต่จะทำให้ได้ลวดเหล็กที่ผ่านการชุบมีความแข็งแรงเท่ากับก่อนการชุบ (เทียบกับขนาดเดียวกันของลวดเหล็กที่ไม่ได้ชุบสังกะสี)

โครงสร้างของเชือกลวดเหล็กกล้า

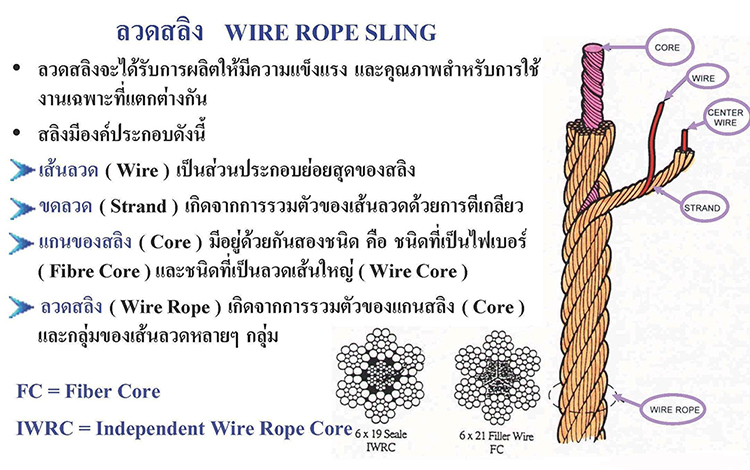

เชือกลวดเหล็กกล้าประกอบด้วย 3 ส่วน ได้แก่ ลวดเหล็กกล้า (wire), ลวดตีเกลียว (strand) และแกน (core)

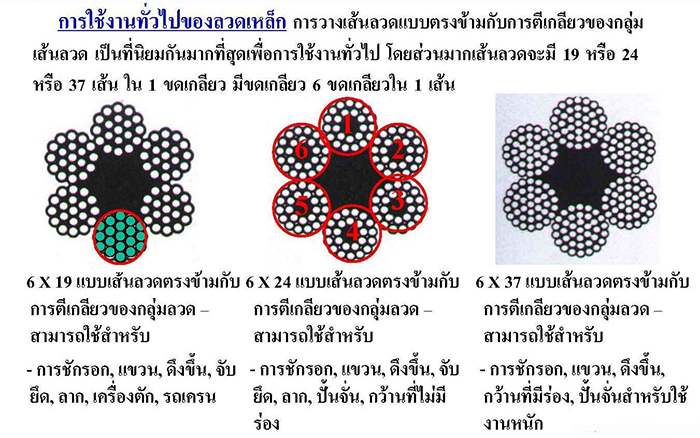

จำนวนเส้นลวดของลวดตีเกลียวแต่ละเกลียวของเชือกลวดเหล็กกล้าจะแตกต่างกัน ขึ้นกับวัตถุประสงค์ของการใช้งาน โดยเชือกลวดเหล็กกล้าจะระบุเป็นจำนวนเกลียวของลวดตีเกลียว และบอกถึงจำนวนลวดเหล็กกล้าในลวดตีเกลียวแต่ละเกลียว เช่น 6×19 หมายถึง เชือกลวดเหล็กกล้าที่มีจำนวนลวดตีเกลียว 6 เกลียว และในแต่ละเกลียวจะประกอบด้วยลวดเหล็กจำนวน 19 เส้น

แกนของเชือกลวดเหล็กกล้า

สำหรับแกนของเชือกลวดเหล็กกล้า จะทำหน้าที่รักษารูปทรงของเชือกลวดเหล็กกล้าให้กลม และรักษาให้ลวดตีเกลียวอยู่ในตำแหน่งที่เหมาะสมในระหว่างการใช้งาน ซึ่งส่วนใหญ่แกนที่เลือกใช้จะมีอยู่ด้วยกัน 3 แบบ คือ

  • แกนที่เป็นเชือกลวดเหล็กกล้า (Independent wire rope core : IWRC) แกนที่เป็นเชือกลวดเหล็กกล้าจะเพิ่มความแข็งแรง ช่วยต้านทานต่อการกระแทก และต้านทานต่อความร้อนได้สูงที่สุด ซึ่งการใช้งาน IWRC จะใช้เป็นแกนขนาดเล็ก สำหรับผลิตเชือกลวดเหล็กกล้าขนาดใหญ่
  • แกนที่เป็นลวดตีเกลียว (Wire strand core : WSC) จะมีความต้านทานต่อความร้อนมากกว่าแกนที่เป็นไฟเบอร์ และเพิ่มความแข็งแรงให้กับเชือกลวดประมาณ 15% แต่ทำให้มีความยืดหยุ่นที่น้อยกว่าแกนที่เป็นไฟเบอร์
  • แกนที่เป็นไฟเบอร์ (Fiber core : FC) ส่วนใหญ่ใช้เป็น polypropylene (PP) หรือ polyvinylchloride (PVC) ซึ่งมีข้อได้เปรียบคือเพิ่มให้ความยืดหยุ่น (flexibility) ให้สูงขึ้น และช่วยรองรับแรงค่าความเค้นที่เกิดจาก shock loads นอกจากนี้ยังป้องกันความเสียหายจากการกัดกร่อน (เนื่องจากไม่ดูดซับความชื้น) ผุ (rot) และทนต่อสภาพกรดหรือด่างอ่อนๆ ได้
